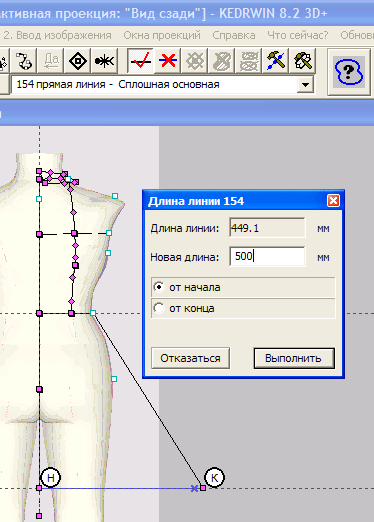

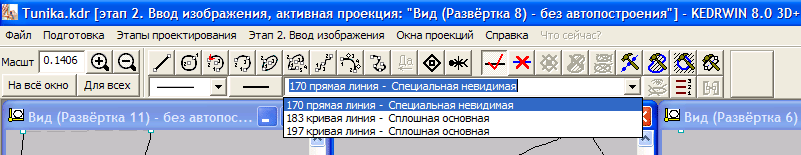

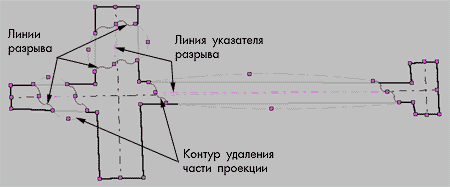

Основные направления задают ориентацию размеров вдоль оси X и Y. Ось X направлена, традиционно, слева направо. Ось Y направлена снизу вверх. Производные направления – это направления вдоль или перпендикулярно произвольным осям, заданным по положению двух опорных точек. Если выбирается одно из таких направлений, то Вы сначала должны будете указать точки, которые определят направление оси: первая точка лежит на координатах вдоль этой оси меньших, чем вторая точка, то есть направление оси задаётся от первой точки ко второй (направление увеличения значений координат). В свою очередь положение этих точек на чертеже проекции определяется другими размерами и они не должны зависеть от размеров, использующих эти точки в качестве опорных.

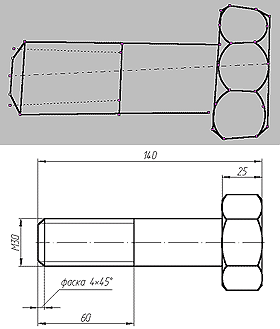

 Размеры, симметричные относительно оси вводятся в таком же порядке, как и размеры, направленные перпендикулярно произвольной оси, то есть сначала указываются две точки, которые будут определять направление оси симметрии. Эти размеры задают положение точек симметрично, относительно оси симметрии и не требуют дополнительных вспомогательных построений (кроме определения положения опорных точек оси симметрии). Симметричными размерами могут быть размеры линейные, диаметры без указания центра и углы. Если Вы установили у себя файлы с Рекомендациями к проектированию, то можете визуально посмотреть учебную демонстрацию процесса ввода симметричных размеров.

 Каждая выносная линия может опираться на несколько опорных точек, которые на эскизе могут и не находиться на одной прямой. На этапе построения истинного изображения все они будут размещены на одной прямой линии, которая совпадает с выносной линией. Опорные точки присоединяются к выносной линии размера простой пометкой их во время ввода этих линий. Каждая помеченная точка снабжается маленькой стрелкой, направление которой ориентировано против выбранной оси направления размера для опоры меньшей координаты размера и вдоль оси для опоры большей координаты размера. Если надо удалить такую пометку (освободить точку от текущего размера), то точку достаточно также пометить “мышью”, но при одновременно удерживаемой кнопке “Alt” клавиатуры компьютера. При удалении надо помнить, что помечается не стрелка, а точка, на которую она опирается (хотя точно в неё “целиться” не нужно).

Присоединять точки к опоре размера можно не только уже существующие, но и создавать их в момент присоединения. Для этого необходимо удерживать кнопку "Ctrl" клавиатуры компьютера в момент нажатия левой клавиши "мыши". Для ускорения присоединения нескольких точек к одной выносной линии размера можно их охватить прямоугольной зоной пометки. Для этого, после пометки крайней точки, не отпуская левой клавиши "мышки", ведите её курсор к точке противоположного края помечаемой зоны. Все точки, попавшие внутрь образовавшегося прямоугольника, будут присоединены в текущей опоре размера. Точно также можно освобождать точки от присоединения к выносной линии размера охватом их прямоугольной зоной, только нужно в момент отпускания левой клавиши "мышки" удерживать кнопку "Alt" клавиатуры компьютера.

При пометках опорных точек, они изменяют свой цвет. Жёлтый цвет означает, что точка получила ограничение свободы своего перемещения вдоль одного направления, но положение на чертеже её остаётся неоднозначным. Фиолетовый цвет означает, что точка получила однозначное положение на плоскости проекции. После ввода всех размеров белых точек остаться не должно. Все размеры должны быть введены так, что бы нельзя было найти обособленные группы точек, несвязанные размерами с другими группами точек. При вводе размеров необходимо придерживаться такого правила, что, все размеры, выходящие из любой точки на проекции должны однозначно определить хотя бы ещё одну точку на этой же проекции. То есть, если встать на любую точку, то при переборе всех размеров, проходящих через неё можно увидеть, что эти размеры однозначно определяют на проекции не менее ещё одной точки.

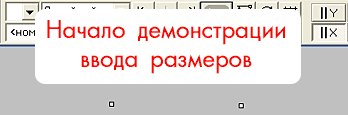

Размеры надо вводить так же, как Вы их рисуете "от руки". Рисуете выносную, например, левую, у которой размерная стрелка показывает направление уменьшения координат для этого размера, пересекаете опорные точки графических элементов, значит, все эти опорные точки присоединяете к этой выносной. Потом так же рисуете правую выносную, для которой размерная стрелка покажет увеличение координат размера, присоединяете к ней все опорные точки графических элементов, которые она пересечёт.

Для ввода размеров используется несколько органов управления. Ввод любого размера начинается с определения его выносных линий.

Опора меньшей координаты размера. После нажатия этой кнопки перечисляются опорные точки, расположенные на той выносной линии размера, которая по направлению выбранной оси будет в этом размере иметь наименьшие координаты. Если вводится размер с радиальным центром, то направление стрелки пометки – по часовой стрелке.

Опора большей координаты размера. После нажатия этой кнопки перечисляются опорные точки, расположенные на той выносной линии размера, которая по направлению выбранной оси будет в этом размере иметь наибольшие координаты. Если вводится размер с радиальным центром, то направление стрелки пометки – против часовой стрелки.

Если вводится размер с ориентацией относительно производной оси (см. выше), то не всегда очевидно, с какой стороны должна быть установлена опора. Здесь надо применять Правило “Левой Руки”: надо оттопырить указательный и большой пальцы левой руки, изобразив таким способом пистолетик и установить этот "пистолетик" ладонью к себе так, чтобы указательный палец был направлен вдоль оси размера. Тогда, если вводится размер параллельный произвольной оси, то стрелка опоры меньшей координаты должна указывать навстречу указательному пальцу, а стрелка опоры большей координаты размера должна указывать вдоль указательного пальца. Если вводится размер перпендикулярный произвольной оси, то стрелка опоры меньшей координаты должна указывать навстречу большому пальцу, а стрелка опоры большей координаты размера должна указывать вдоль большого пальца. Также, как и в последнем случае, должны быть направлены стрелки опорных выносных линий для симметричных размеров.

Рассмотрим подробнее установку выносных линий на основе линейного размера.

Центр радиальных размеров. Указывается точка, которая должна находиться в центре радиуса, диаметра, углового размера или размера дуги. На указанный центр устанавливается перекрестие.

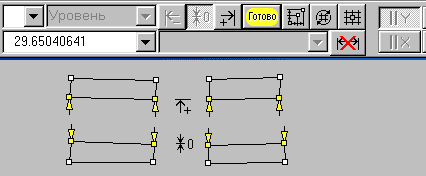

Точки на нулевом уровне. Только для размера “Уровень”. Точки лежат на уровне, от которого начинается отсчёт удалённости остальных уровней, заданных как один размер (см. далее).

Удалить размер. Редактируемый размер удаляется. Программа готова к вводу очередного размера.

Включить режим селекции размеров на опорных точках. При зажатой этой кнопке пометка курсором “мышки” опорной точки, задействованной в размерах, позволит сделать любой размер, который использует эту кнопку доступным для изменения его параметров. Пометка точки приводит к индицировании на этой и на всех остальных точках этого размера пометок в виде маленьких стрелок. Кроме этого, от помеченной точки до всех остальных будут нарисованы пунктирные линии связи жёлтого цвета.  Можно удалить или добавить опорные точки на выносных линиях, изменить номинал и т.д. Но, перед редактированием размера, сначала не забудьте “отжать” эту кнопку, иначе при пометке опорной точки, вместо присоединения её к размеру, Вы получите очередной, ранее введённый размер, уже использующий эту точку. Что бы просмотреть все размеры, опирающиеся на одну какую-либо точку, достаточно последовательно “щёлкать” по ней “мышкой”. При селекции размеров можно свободно переходить с одной проекции на другую, не переключая режима просмотра.

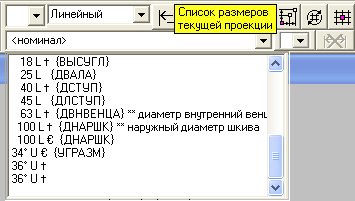

Найти нужный размер можно не только с помощью селекции размеров по используемым точкам, но и выбором его из списка размеров текущей проекции, с которой Вы сейчас работаете. Список размеров выводится в окне и выстроен по порядку возрастания их номиналов. За номиналом следует значок, подсказывающий тип размера: L – линейный размер, R – радиус, D – диаметр, U – угол, A – размер дуги, C – скругление, V – уровень. Если размер невидимый, то далее следует знак “†”. Если размер помечен на этапе “Оформление” (см. ниже) или он получил пометку во время построения вида проекции, будет выставлен знак “¶”. Размер с признаком “Только для оформления” отмечен знаком “€”. Если номинал был введён через список сохранённых переменных модели, то далее следует имя использованной переменной, заключённое в фигурные скобки. Если размеру был дан комментарий, то далее следуют два символа "звёздочка" "**" и за ними текст комментария. Размер окна списка можно изменять. Для увеличения размера окна на установить курсор мышки на правом крае окна, либо на правом нижнем его углу, либо на нижней его грани, нажать левую клавишу мышки и передвинуть курсор, соответственно вправо или вниз. Если установить курсор на левом его крае, то можно, во-первых, увеличить размер окна влево, а, во-вторых, сдвинуть всё окно вправо, если оно мешает рассматривать изображение проекции. Точно также можно увеличить окно вверх или сдвинуть всё окно вниз, если управлять им с помощью курсора мышки через верхний край окна. Если надо выйти из просмотра списка без выбора размера - нажмите на кнопку "Esc" клавиатуры компьютера.

Кнопка с таким рисунком позволяет в бесконечном замкнутом цикле просматривать список размеров текущей проекции. Каждое нажатие приводит к отображению очередного размера в порядке их первоначального ввода (а не по сортированному списку).

Для пакетного режима предлагается указать характеристики симметрии объекта образмеривания. Необходимо выбрать вид симметрии из таких вариантов:

• Симметрия одновременно вокруг двух осей X и Y (в этом случае, в качестве начального условия для запуска генерации размеров, необходимо будет указать точку - центр симметрии, которая должна принадлежать одновременно двум штрих-пунктирным тонким линиям, иными словами эти линии должны соединяться в этой точке. Таких линий, которые соединяются в этой точке может быть несколько, но всегда выбираются только две, максимально ортогональные друг другу);
• Симметрия относительно одной оси вращения и
• Симметрия относительно одной оси без вращения (в этих случаях указывается точка, принадлежащая тонкой штрих-пунктирной линии - оси симметрии);
• Если у объекта нет симметрии, то выбирается характеристика указывающая на это (в этом случае должна быть указана базовая точка, от которой будут “отмерены” все расстояния вдоль осей X и Y до каждой свободной точки и приравнены номиналам новых размеров).

Точки начала размерной сети могут быть уже задействованы в других размерах. Если необходимо, чтобы все размеры устанавливались как невидимые на проекции чертежа, то следует использовать такой признак в этом диалоге. Если этот "флаг" не установлен, то невидимыми программа сделает только размеры, созданные для фиксации осей симметрии. Если на одну выносную каждого нового размера строго попадает несколько точек, то все они будут привязаны к этому размеру. При указанном признаке "Присоединять к одним размерам точки прямых линий с направлениями близко к ортогональным", программа будет проверять, если на одну выносную каждого нового размера строго попадает несколько точек, то все они будут привязаны к этому размеру, а так же "пристёжка" к размерам будет выполняться и для тех точек, которые отклоняются от выносных вместе с линиями графики, которым они принадлежат, на процент указанной угловой величины. При  этом больше 49% указать нельзя. Этот процент можно для себя пересчитать в угол отклонения прямой линии от направления выносной линии размера, которая в свою очередь перпендикулярна оси симметрии, если принять за 100% величину угла в 90 градусов. По умолчанию предлагается величина - 15%. Если изображение предполагается использовать в качестве фрагмента для установки в другие проекции, то можно генерацию размеров провести в специальном режиме, когда они будут независимыми от ортогональных осей X и Y. Это означает, что такой фрагмент можно будет поворачивать и зеркально отображать на проекции (см. этап “Изображение” Вставка в проекцию подготовленного фрагмента). Для получения таких размеров необходимо либо указать такой признак в этом диалоге, либо в меню Файл/Настройки/Нюансы чертежа установить “флажок” с названием: “При автоматическом формировании для свободных точек размеры не зависят от ортогональных осей”. Этот флажок включает такой режим на период редактирования этого чертежа. Размеры, которые будут автоматически создаваться в этом режиме, будут сформированы с использованием выбранного самой программой направления (часть размеров вдоль него, часть – перпендикулярно). Внешнее отличие таких размеров – изображение проекции после исполнения “Построения вида” может приобрести заранее неопределённую ориентацию. В запись размера для списков можно добавить комментарий. Он будет состоять из перечня точек, задействованных для определения размера (раздельно для каждой опоры) и числового указателя направления размера (курса). Курс 1 - означает, что размер направлен вдоль оси X или вдоль оси симметрии (вдоль горизонтальной оси для симметрии X и Y). Курс 2 - означает, что размер направлен вдоль оси Y или перпендикулярно оси симметрии (вдоль вертикальной оси для симметрии X и Y).

Размер только для оформления. Это значит, что размер, введённым с таким параметром не будет влиять на положения опорных точек графических элементов, а только покажется на проекции с тем номиналом, который Вы ему зададите. Этот номинал не будет входить ни с какими другими размерами в противоречие, если, например, эти размеры выполнят такое построение реального изображения проекции, что размер, указанный, как только для оформления, ни как не может иметь присвоенный ему номинал. На этапе “Оформление” Вы сможете посмотреть точно вычисленное (от обратного) значение этого номинала.

Важная составляющая размера - номинал.

Бывают случаи, когда необходимо на выставленном размере указать не введённое значение номинала, а совсем другое число. Например, когда Вам надо размер проставить в дюймах. Или, например, когда для удобства построения размер на чертеже должен быть указан от оси симметрии до видимой части изображения объекта. Если это размер диаметра, то в таком случае, он никак не впишется в чертёж, так как Вы вынуждены будете указать только его половинку. Для этих случаев можно применить такой приём: указать от оси размер построения, но его номинал скрыть на этапе оформления чертежа и на его месте впечатать другое значение размера (см. "Редактирование размерной надписи"). Таким приёмом следует пользоваться весьма осторожно, так как, если впоследствии будут внесены изменения в величину размера, установленный текст не изменится! Будет потеряно одно из достоинств программы KEDRWIN: что указано на чертеже, то и есть на самом деле.

Размер, который, как описано в предыдущем примере, должен иметь только одну опору на видимую часть изображения объекта. Второй конец – должен “висеть”, казалось бы, без привязки. На самом деле оба конца размера должны иметь опоры! Только один конец имеет видимую опору, а другой – скрытую. О том, как использовать такую опору, описано в разделе 5.5. Оформление.

Кроме размеров, назначаемых с точным значением номинала, программа KEDRWIN обрабатывает и, так называемые, ограничивающие размеры. Отличительной особенностью их является то, что перед значением номинала должен присутствовать знак сравнения: < “меньше”, <= “меньше или равно”, > “больше”, >= “больше или равно”. Эти знаки вы должны ввести сами перед числовым значением в строке номинала. Действие таких размеров таково, что они обеспечивают выполнение условия попадания расстояния между группами отмеченных точек в соответствующий диапазон значений. Нужны такие размеры в таких случаях, когда нельзя по сети обычных размеров однозначно построить изображение проекции проектируемого объекта. Такие неоднозначности возникают в тех случаях, когда точка должна быть зафиксирована на проекции такими размерами, как “Радиус” или “Диаметр” с центром. Но определять, когда ограничивающие размеры нужны, лучше всего поручить программе KEDRWIN. На этапе “Построение вида” программа сама предложит устранить неоднозначность в положении точки, если такая необходимость возникнет (см.п. 5.4. Построение вида). Ограничивающие размеры никогда на чертеже не показываются, даже, если специально это не указано (действие кнопки “Показать размер на чертеже” игнорируется).

Ввод радиуса имеет ту особенность, что он не направлен вдоль конкретной оси. Кроме этого он имеет специфичную опору – центр радиального размера. Центром может быть только одна точка. А, вот вторая опора может очерчивать несколько точек: все они потом будут отстоять по радиусу на одинаковом расстоянии от центра. Закреплять точки вдоль окружности с номинальным радиусом – дело не этого размера.

Размеры с центром “радиус” и “диаметр” предназначены для установки только в тех случаях, когда для их центра имеется центр либо окружности, либо дуги. Центры размеров и графических элементов должны быть совмещены, а размеры должны показывать положение точек, относящихся к указанным графическим элементам. Если размер “диаметр” с центром или “радиус” окажутся без таких графических элементов, то последующее их правильное размещение будет невозможно! Они примут непредсказуемое положение. Это надо учитывать при назначении размерной сети.

Ввод угла. Центр – одна точка. Одна группа точек располагается вдоль одного луча, другая – вдоль другого. Направление оси координат – против часовой стрелки в радиальной системе координат вокруг точки центра угла. Стрелка опоры большей координаты должна указывать направление против часовой стрелки, опоры меньшей координаты размера – по часовой стрелке. Номинал может быть задан либо в радианах (выглядит как обычное вещественное число), либо в градусах. Конструкция числа, заданного в градусах выглядит так: сначала задано целое число градусов, ограниченное справа значком ^ (Shift/6 в латинском регистре) или Ctrl/0176, далее целое число минут, ограниченное знаком ’ (апостроф), далее вещественное число (возможно, с дробной частью) секунды, ограниченное справа знаком ” (кавычка). После ввода номинала угла, программа выводит его в строку редактирования в виде градусов, даже, если Вы вводили его как радианы. На чертеже номинал также будет показан в градусной мере. Можно вводить числом градусов с десятичными дробями. Заканчиваться такое число должно указанным выше знаком. При очередном выводе номинал уже будет представлен в градусах, минутах и секундах. Следует заметить, что, если номинал углового размера задаётся через сохранённую переменную модели, то её значение должно быть в радианах.

Ввод размера дуги окружности выглядит так же, как ввод угла, только номинал всегда вещественное число.

Ввод скругления – это перечисление тех точек, в которых углы стыковки графических элементов должны быть закруглены с заданным радиусом. Центры скруглений не задаются. Размер скруглений на чертеже будет показан только около первой точки (если он указан как видимый). Скругления возможны только между элементами, размеры которые больше радиуса скругления:

• длины отрезков прямой должны быть больше радиуса скругления;
• радиусы скругляемых дуг должны быть больше радиуса скругления.

Длина сегмента плавной кривой (линия между двумя первыми точками со стороны скругления) должна быть больше радиуса скругления. Элементы типа “Окружность”, "Эллипс", "Дуга эллипса" и "Сплайн" в операциях “скругления стыков” не могут участвовать. Нельзя так же указывать скругление на пересечениях элементов: два элемента должны иметь общую точку. Исполнение операции скругления осуществляется на этапе построения реального изображения. Если скругление не возможно, то оно не показывается.

В начале этой главы говорилось о главных осях (X, Y)  и производных осях. Это главенство имеет важное значение при определении последовательности ввода размерной цепи. Направление произвольных осей определяется двумя точками, положение которых должно быть определено другими размерами. Не должно быть таких случаев, когда один размер, имеющий направление относительно произвольных осей устанавливает точки, которые являются опорными для произвольной оси размера, устанавливающего опорные точки оси размера первого. При такой взаимной "закрученности" ожидать успеха при исполнении "Построения вида" не следует. Желательно, чтобы опорные точки производных осей устанавливались размерами, имеющими направления относительно базовых осей. Так же можно сказать и о точках, которые являются центрами радиусов, диаметров, углов и длин дуг. Эти центры никогда не устанавливаются собственными размерами. То есть, положение центра радиуса не вычисляется этим размером радиуса от точки на дуге или окружности. Точки центров должны быть установлены другими размерами.

Команда меню с одноимённым названием или кнопка с приведённым здесь рисунком. На этом этапе программа KEDRWIN по заданным размерам производит построение реальных изображений всех проекций. Если построение проходит успешно, то при выставленном признаке "Если нет ошибок, то на следующий этап" (см. "Нюансы чертежа"), программа автоматически перейдёт на следующий этап проектирования - Оформление чертежа. Здесь следует заметить, что для успешного завершения построения реальных изображений проекций необходимо выполнить ряд условий на предыдущих этапах проектирования.

Не должно быть опорных точек белого цвета, то есть точек, не задействованных в размерной сети.

Все размеры на каждой проекции должны составлять взаимосвязанную сеть, то есть не должно быть “размерных островков”, не имеющих достаточно связей размерами друг с другом. Если такие “островки” всё-таки присутствуют на проекции, то после завершения процесса построения все опорные точки будут поделены на две группы. Первая группа – это точки, получившие однозначное положение на проекции, благодаря связанности их размеров между собой. Эти точки не изменяют цвета (сиреневый или жёлтый квадратик с чёрной каймой). Вторая группа – это точки, каждая из которых не получает однозначного положения по отношению к уже расставленным точкам из-за недостаточности заданных размеров. Эти точки не могут быть зафиксированы. Такие точки получают жёлтый цвет каймы. Расцветка этих точек теперь будет сохраняться при переходах на предыдущие этапы проектирования. Для анализа этих сведений, Вам лучше всего перейти на этап “Размерная сеть” и использовать процедуру просмотра размеров в режиме селекции размеров на правильно расставленных опорных точках (см. п.5.3.Размерная сеть режим селекции размеров). Таким образом, Вы сможете определить, каких размеров не хватает, чтобы “привлечь” не связанные точки. Процесс построения делает попытки расставить точки с разных “сторон” проекции, поэтому для случая с несколькими группами несвязанных размеров сказать заранее, какие группы размеров и их точек он найдёт, невозможно. Поэтому этот процесс будет проходить поэтапно, всякий раз, разделяя все точки на две группы: связанные между собой размерами и не связанные с ними другие точки и их размеры.

Не должно быть замкнутых размерных циклов, в которых введённые размеры составляют замкнутую размерную цепь, включая замыкающий размер. Даже, если все размеры Вами вычислены так, что увеличивающие и уменьшающие размеры в сумме дадут нуль, всё равно таких циклов надо избегать, так как в них трудно будет найти ошибки, включая ошибки округлений. Если, всё-таки размеры образуют не согласованную цепь, то, после попытки построения, программа выдаст сообщение о том размере, который стремится поставить на последнем этапе уже зафиксированную точку в другое место. Этот размер получит пометку, по которой его можно будет отыскать в списке размеров (см. выше п.5.3.).

Для точек, которые должны встать на пересечении размеров типа “Радиус” или “Диаметр” с любыми другими размерами может возникнуть неоднозначность: на какую из двух точек пересечения, например, окружности и прямой линии встать. Для устранения неоднозначности алгоритм построения использует, на сколько это возможно, эскизное размещение этих точек. Если же ему этого не удаётся сделать, то тогда он попросит помощи у конструктора в виде сообщения “Неоднозначное положение точки” с указанием пары размеров, которые не могут определить положение точки. Для указания однозначности Вам надо будет использовать ограничивающие размеры см.5.3. Использовать эти размеры Вам по своей инициативе, без требования программы, не следует, так как присутствие этих размеров отключает алгоритм “самостоятельности” и эти размеры вместо помощи могут только навредить.

Кнопка с указанным здесь рисунком предназначена для пометки выбранного размера. По этой пометке Вы сможете найти и отредактировать этот размер на этапе “Размерная сеть”. Кнопка “ОК” предназначена для сброса выделения размеров на проекции и останова процесса селекции.

Чтобы просмотреть все размеры замкнутого размерного цикла, можно использовать кнопку "Показать очередной размер замкнутой размерной цепи" на панели инструментов (см. рисунок). Последовательное нажатие на эту кнопку будет приводить к показу очередного размера из этой размерной цепи. Кнопка доступна только в том случае, если выбран один из размеров проекции.

Команда меню с одноимённым названием или кнопка с приведённым здесь рисунком. На этом этапе Вы должны ввести и отредактировать элементы оформления проекций и чертежа. На этом этапе проектирования программа KEDRWIN покажет Вам все размещённые видимые размеры на проекциях. Возможно, что какие-то размеры будут установлены с отклонениями от ГОСТ 2.307. Любой размер Вы сможете переустановить вручную.

Кнопка с изображением клещей позволит Вам переместить любой элемент оформления. Для этого, в то время, когда эта кнопка нажата, Вы можете подвести курсор “мышки” к элементу оформления и нажать левую клавишу “мышки”. Захват элемента оформления для перемещения будет сигнализироваться тем, что курсор мышки превратиться в "зажатые клещи". После этого Вы можете отвести элемент оформления на нужное место. Если на проекции на этом этапе проектирования показаны опорные точки (см. о таких точках по этой ссылке), то к этим точкам можно сделать привязку таких элементов оформления, как "Текстовый фрагмент", "Выноска", "Указатель штриховки" и "Указатель сечения". Для этого, элемент при перемещении подводится к такой точке и, в момент отжатия левой клавиши мышки, необходимо нажать и удерживать в таком состоянии кнопку "Alt" клавиатуры компьютера. Базовая точка элемента будет совмещена с ближайшей опорной точкой на проекции. Базовыми точками являются:

• для элемента "Текстовый фрагмент" -  левый нижний угол фрагмента текста;
• для элемента "Выноска" - опора наконечника выноски;
• для элемента "Указатель штриховки" - левая нижняя точка условного знака указателя штриховки;
• для элемента "Сечение" - точка на конце первой по порядку ввода стрелки указателя сечения.

В последующем, при изменении положения опорной точки на проекции, привязанный к ней элемент оформления так же будет пропорционально весь перенесён на новое место. Если появится необходимость "сорвать" элемент оформления с привязки, то для этого, перед его перемещением, необходимо зажать кнопку "Ctrl" клавиатуры компьютера.

С помощью указанной выше кнопки с изображением клещей можно перемещать в том числе и размеры. Для этого, в то время, когда эта кнопка нажата, Вы можете подвести курсор “мышки” к размерной линии и нажать левую клавишу “мышки”. Если произойдёт захват размера, то курсор превратится в зажатые клещи. Теперь, не отпуская “клещей” (т.е. левую клавишу “мышки”), передвиньте размер на другое место.

Место, на которое Вы хотите поставить свой размер, может быть занято другими размерами. Если Вы отпустите левую клавишу “мышки”, Ваш размер останется на том месте, где Вы его оставите, а размеры, которые ему мешают и, которые Вы ещё не перемещали, будут автоматически переразмещены на другие места проекции. Те размеры, которые Вы уже установили, сами со своего места уже не сдвинутся.

Размеры без центров, выносные линии которых опираются каждая только на одну точку, можно переносить в произвольном направлении, когда как размеры, определяющие положение нескольких точек на каждой выносной линии, можно перемещать только вдоль этих выносных линий. Для первого случая, кроме “зажатых” “клещей”, надо ещё держать в нажатом положении клавишу Ctrl клавиатуры компьютера.

Размеры диаметра и радиуса можно перемещать как в линейном направлении, так и в круговом. Если такие размеры Вы “зацепите” ближе к центру, то будет возможность размер перенести в линейном направлении, перпендикулярном положению размерной линии. Если такие размеры Вы “зацепите” ближе к наконечнику размерной линии, то курсор “мышки” превратится не в “клещи”, а в “вихрь” и размерную линию можно будет развернуть вокруг своего центра.

Размерные надписи так же можно переразмещать вручную. Во-первых, при перемещениях размерных линий, надписи так же следуют за ними. Во-вторых, надписи можно размещать как вдоль размерной линии, так и с отрывом от неё. Для перемещений размерных надписей надо так же зажать их “клещами” и потянуть туда, куда Вы хотите. Если это направление не вдоль размерной линии, то для размерной надписи будет создана выносная полка с соединительной линией. Эту выноску Вы можете “оттащить” в любое место проекции. Соединительная линия будет соединять полку выноски с размерной линией в точке “отрыва” размерной надписи. Если размерную надпись с полкой выноски Вы подведёте к размерной линии, то выноска исчезнет, и надпись снова примет первоначальный вид.

Ручное размещение каждого размера и его размерной надписи сохранится до тех пор, пока он не будет снова отредактирован на этапе “Размерная сеть”.

Размеры "скруглений" имеют свою особенность переразмещения. Эти размеры могут быть представлены либо в виде выносок, либо в виде размера типа "Радиус". Тот или иной вид размер приобретает в зависимости от ситуации. Но и тот, и другой вид лучше размещать, передвижением наконечника размерной стрелки. Имеет смысл только вращать эту стрелку вдоль линии дуги скругления. Чем меньше радиус скругления, тем ближе к наконечнику стрелки надо её захватывать для вращения. После завершения передвижения стрелки, когда Вы отпустите левую клавишу мышки, программа сама поставит размерную надпись как надо. Программа не предполагает, что размер "Скругление" будет передвигаться в линейном направлении: если радиус скругления мал, то размерная надпись за размерной линией может и не последовать, а остаться на выноске у места скругления.

Если Вам не нравится то, что вы “натворили” с переносами размеров, Вы можете снова заставить программу автоматически разместить все размеры. Для этого нужно нажать на кнопку с указанной здесь картинкой. Все размеры на редактируемой в текущем активном окне проекции будут снова размещены автоматически. В случаях, когда Вы меняете масштаб чертежа или единицы измерения проектируемого объекта после того, как вручную размещали размеры, то от использования этой кнопки Вам не уйти: это будет самый простой и быстрый способ привести в соответствие размещение размерной сети.

Наконечники размерных линий по умолчанию ставятся в виде стрелок. Но их можно изменить, для этого надо нажать на кнопку с представленной здесь картинкой. Затем подвести курсор “мышки” к наконечнику размерной линии и нажать левую кнопку. В окошке списка видов наконечников появится тот наконечник, который сейчас был помечен. Теперь из списка Вы можете выбрать другой и нажать на кнопку “Да”. Наконечник будет изменён. Также можно менять наконечники и всевозможных выносок. В основном назначения всех наконечников понятны, но один, наверное, требует пояснений.

Наконечник, изображённый в списке рисунком такого вида, предназначен для того, чтобы отмеченный этим “наконечником” конец размерной линии свободно “свешивался”. Размерная линия на этом конце удлиняется и выходит за пределы выносной опорной линии, а сама эта опорная линия не изображается. В ГОСТе 2.307 этот случай описывается так: “Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета”. Реально получается, что размер Вы должны назначить не того номинала, который должен быть указан на чертеже в этой ситуации, а иной, показывающий вспомогательное построение, например, от оси симметрии до подразмерного элемента. На этот случай уготовлена функция скрытия номинала (см. ниже).

Для всех элементов оформления, параметры которых вводятся и переопределяются с помощью мастеров редактирования, применяется общее правило вызова мастера. Необходимо навести остриё курсора “мышки” на любую линию изображения элемента оформления и “придавить” её правой кнопкой “мышки”. Причём совершенно неважно, какие кнопки на панели инструментов при этом нажаты.

Для случаев, когда необходимо вместо номинала указать другое значение размера, имеется специальная функция скрытия номинала. Использовав её, величину этого размера Вы должны будете ввести в строке, следующей за номиналом в мастере редактирования размерной надписи. Значок, который был установлен перед номиналом, будет так же стоять и перед этим текстом. Полностью очистить размерную надпись нельзя: программа по умолчанию выставит специальный предупредительный знак.

Если выставить флажок “пометить в списках”, то этот размер можно будет легко найти в списке размеров этой проекции (см. выше).

Флажок “сделать невидимым” позволит спрятать размер на проекции. Чтобы его сделать снова видимым, надо вернуться на этап “Ввод размеров проекции”, найти этот размер, и “открыть ему глаза” (см. выше).

Признак "только до ближних точек" заставляет программу доводить выносные размерные линии от стрелок размера только до ближайших точек элементов графики, которые были определены в этом размере. Из всех точек, которые принадлежат каждой выносной линии размера, программа использует только самую дальнюю от размерной линии и самую ближнюю (крайние точки). Когда указан этот признак, линия, соединяющая дальнюю и ближнюю точки, не рисуется. Если переместить размер таким образом, что дальняя до этого момента точка станет ближней, то выносная линия переключится на эту точку. Если размерная линия, вследствие перемещений, окажется между этими крайними точками, то выносная размерная линия будет отрисована до ближайшей из этих двух. Если Вам, всё-таки, захочется, что бы выносная линия доходила до одной из точек, которая оказалась внутри этого интервала, то тогда надо вернуться на этап "Размерная сеть" и сделать её крайней, т.е. часть точек нужно передать в какой-нибудь другой размер, который тоже отмеряется от этой базы.

Все изменения надписей в программе выполняются немедленно, и Вы можете сразу видеть результат на проекции.

Чтобы посмотреть применение сохранённых переменных на чертеже имеется специальная кнопка "Показать на всех проекциях используемые переменные" с представленным рисунком. При её нажатии во всех местах, где были использованы переменные вместо их значений, будут написаны их имена. Применение этой функции может преследовать две цели: во-первых, оперативно обозреть все переменные и сориентироваться в их использовании, во-вторых, оформить и распечатать чертёж с именами переменных, вместо их значений. В первом случае применение этой функции кратковременно, то есть: "нажать" кнопку, посмотреть, и "отжать". В промежутке между этими воздействиями на кнопку никаких редакторских операций быть не должно. Если Вы активизируете мастер редактирования какого-либо элемента оформления, в котором используется переменная, то после выхода из него текст имени переменной уже повлияет на геометрические характеристики элемента оформления, т.е. его габарит будет учитывать символы имени переменной. Если после этого Вы "отожмёте" кнопку и на места имён переменных встанут их сохранённые значения, то начертание этих значений не будет согласовываться с изображениями элементов оформления. Нужно будет редакторские действия с ними повторить. В этом и отличие двух целей использования кнопки "Показать на всех проекциях используемые переменные". Нужно учитывать, что режим применения этой кнопки влияет на элементы оформления, использующие в своих параметрах имена переменных. Этого влияния нет только для размерных надписей: место для имени переменной отводится только в габарите того места, которое занимает текст этой надписи. Если имя переменной, например, выходит за габарит отведённого места, то это никак не учитывается в программе. Если кнопку оставить в нажатом состоянии и закрыть чертёж, то её состояние будет сохранено в файле чертежа для последующего использования именно в этом режиме, в том числе и для различных вариантов распечатки чертежа (см. Главу 6. "Печать чертежа").

К редактированию фрагмента текста, как и к редактированию любого другого элемента оформления, можно приступить в тот момент, когда Вам пожелается, достаточно для этого только подвести курсор “мышки” к элементу оформления и нажать её правую клавишу.

Для всех элементов оформления, в мастере редактирования, имеется функция размножения этих элементов. Использование её таково. В диалоге мастера редактирования "нажимается" световая кнопка "Клон". Мастер редактирования при этом закрывается, и программа переходит в режим ввода копии этого элемента оформления. Теперь, если по правилам ввода соответствующего элемента оформления произвести его вставку (левая клавиша мышки), то будет вставлен элемент с заполненными полями параметров такими же, как и у копируемого элемента. В этом режиме мастер редактирования автоматически не вызывается, но так же, как и при обычной вставке, удерживая левую клавишу мышки в нажатом состоянии, Вы сможете выставить элемент оформления на нужном месте.  Для элементов оформления "Текстовый фрагмент" и "Выноска" имеется дополнительный сервис. Если при вставке копии будет удерживаться в нажатом состоянии кнопка Shift клавиатуры компьютера, и последние в строке текста символы (для выноски - текст над полкой) представляют собой число, то это число будет увеличено на 1 единицу. Таким способом можно, например, расставлять последовательные указатели номеров выносок или нумеровать строки в таблицах.

Для создания выносок используйте кнопку с представленной здесь картинкой. Выбрав эту кнопку, установите курсор “мышки” в точку, откуда Вам надо вывести выноску и нажмите на левую клавишу. Удерживая эту клавишу в нажатом состоянии, Вы получите курсор “мышки” в виде зажатых клещей. Не отпуская клавиши, выведете курсор туда, где должна расположиться полка с текстом и отпустите клавишу. Справа на окне программы появится мастер выносок. Вы можете ввести строку над полкой и строку под полкой выноски, изменить шрифт текста или удалить выноску. Строки параметров могут быть введены с помощью идентификаторов сохранённых переменных (см. выше). Выбрав “форму головы” выноски Вы, фактически, определите её назначение: выноска с полкой, маркировка в окружности, маркировка в треугольнике, указатель базы допуска (ГОСТ 2.308), либо выноска для определения группы позиций на сборочном чертеже. В последнем случае, чтобы разместить информацию на полках нижнего уровня, достаточно в строке, названной “под полкой выноски” ввести тексты всех нижних полок и разделить их сочетанием знаков \n. В конце строки эти символы не обязательны. Например, 2\n3\n4. Есть ещё одна форма выноски: направление взгляда. Это, как бы “из другой оперы”, но, так как технология ввода и управления элементом оформления “направление взгляда” совпадает с вводом выноски, то идентифицируется этот элемент по “форме головы”. Мастер редактирования выноски содержит элементы управления для ввода условных обозначений неразъёмных соединений. Правила их применения программой контролируются не для всех случаев, поэтому пользователь должен сам следить за сочетанием условных обозначений. Таблица символов содержит знаки, которые используются в обозначениях сварных швов. Ввод этих знаков в строки надписей осуществляется по их кодам с добавлением лидирующего нуля и с одновременным использованием кнопки Alt клавиатуры компьютера. Например, чтобы изобразить знак “Шов по незамкнутой линии”, надо при вводе текста нажать клавишу Alt и, не отпуская её, набрать код 0188.

Для перемещения выноски, так же как и для перемещения других элементов оформления, используйте “клещи” (см. выше), но, если навести их на выноску и “потащить” её, то точка, откуда выходит выноска будет оставаться на месте. Чтобы и её “захватить с собой”, надо при этом удерживать клавишу “Ctrl” клавиатуры компьютера. Редактировать выноску можно так же, как и другие элементы оформления (см. выше). Выполнение операции клонирования (кнопка "Клон") описано выше.

Наконечники выносок можно так же изменять, как и наконечники размерных стрелок. Отличие заключается лишь только в том, что не весь набор наконечников можно “насадить” на указатель выноски.

В англоязычном варианте программы отсутствует!

  Для указания шероховатости, одинаковой для части необозначенных поверхностей изделия, которая должна быть установлена на чертеже в его правом верхнем углу, используйте кнопку с представленной здесь картинкой. На эту команду программа отзовётся отображением мастера редактирования шероховатости. Все введённые здесь атрибуты будут относиться к указанному обозначению шероховатости. Размер текста здесь должен быть больше на одну позицию из разрешённого ряда по отношению к другим обозначениям шероховатостей. Знак в скобках, соответственно, будет иметь размер по отношению к нему на одну позицию меньше. В следующий раз, для редактирования ранее введённых атрибутов, нужно будет просто ещё раз нажать эту световую кнопку.

Для назначения штриховок используйте кнопку с представленной здесь картинкой. Выбрав эту кнопку, выведете курсор “мышки” в точку на проекции, которая расположена внутри замкнутой области для заполнения штриховкой и нажмите на левую клавишу “мышки”. Удерживая эту клавишу, Вы сможете переместить указание о штриховке в любую другую точку на проекции, где нужно заштриховать замкнутую область. Если вокруг этой точки нет замкнутых областей, то штриховка невозможна. Когда Вы отпустите левую клавишу “мышки”, появится мастер редактирования штриховок. Здесь Вы можете выбрать тип штриховки и её параметры. Тип штриховки выбирается из предложенного списка – надо нажать соответствующую кнопку. Параметрами могут быть наклон штрихов и расстояние между штриховыми линиями (шаг штриховки или интервал). Параметры штриховки вводятся через строки редактирования. После Вашего ввода в эти строки программа возвращает допустимые значения для соответствующего типа штриховки (например, интервал штриховки не может быть равен нулю). От параметра интервала программой вычисляются и такие параметры, как, например, длина штриха. Область штриховки будет впоследствии вся заполнена выбранной штриховкой. На этом этапе в точке пометки ставится пока только значок-признак штриховки. Если помеченная область поглощает в себя другие области, которые должны быть либо заштрихованы другими типами штриховки, либо вообще остаться без штриховки, то Вы должны об этом соответствующим образом позаботиться.

Для освобождения внутренней области от штриховки имеется специальный тип “Нет штриховки”. Другие типы штриховок во внутренних областях так же будут более приоритетны, по отношению к типу штриховки охватывающей их области. Такие вложения могут быть бесконечно сложными. Программа содержит следующие типы штриховок: металлы, неметаллы, дерево, камень, керамика, бетон, стекло, жидкость, грунт, зачернить, песок, засыпка, штриховка пользователя. О штриховке пользователя стоит сказать особо. Для обеспечения этой штриховки в файле чертежа должны быть подготовленные фрагменты - образцы штриховки (о подготовке фрагментов см. гл. 3.2 Пункт меню “Подготовка”/ “Фрагменты чертежа”). Когда в файле чертежа есть фрагменты, тогда доступна кнопка для выбора типа “штриховка пользователя”. Для этого типа штриховки доступен выбор из “Списка фрагментов для штриховки пользователя”. Здесь перечислены названия всех фрагментов, которые присутствуют в файле. Для штриховки выбор сделать надо обязательно. Параметрами такой штриховки является шаг вставки выбранного фрагмента вдоль оси X и вдоль оси Y. Если впоследствии из файла удалить выбранный фрагмент, то во всех указателях штриховки, ссылающихся на этот фрагмент тип “штриховка пользователя” будет заменён на “металлы”. Выполнение операции клонирования (кнопка "Клон") описано выше.

При назначении штриховки на уже занятую область, новая штриховка отменит старое назначение. В отличие от контуров экранов (см. этап 5.2. Изображение), области штриховок могут состоять из элементов графики, которые не имеют между собой общих опорных точек. Единственное условие: область должна быть “глухо” замкнута, хотя бы за счёт пересечения элементов. Причём штриховые и штрих-пунктирные типы линий графических элементов считаются для областей штриховки сплошными, непроницаемыми линиями. Поэтому, если область штриховки пересекается осевой штрих-пунктирной линией, то каждую половину разделённой таким образом области надо отдельно пометить одинаковым типом штриховки. За непрерывность линий штриховки переходящих через линии такого раздела можете не беспокоиться: всё будет тип-топ. Следует, при этом, напомнить, что осевые линии, автоматически порождённые размером “Диаметр” на окружностях не являются линиями, способными ограничивать области штриховки: для назначенной штриховки их не существует. Для проверки, на всякий случай, когда вы ставите штриховку в область, рассечённую осевыми линиями, поставьте ещё раз такую же штриховку в другую отсечённую часть этой области. Если, как уже говорилось, Вы имеете дело с осевыми линиями “Диаметра”, то внутри области останется только одно назначение штриховки. Если на проекции осевые линии те, которые Вы явно указали при вводе графики, то и в помеченной области и в соседней, через осевую, останутся назначения штриховки.

Контур, ограничивающий область штриховки имеет ещё такие характеристики, как имя контура (не более 6 символов), площадь внутри его, длину его периметра и координаты геометрического центра тяжести. Имя контура первоначально программа придумает сама, но Вы его можете изменить по своему усмотрению, но только так, чтобы на всех проекциях не было контуров с одинаковыми именами. Остальные характеристики программа вычисляет сама, без Вашей помощи. Величину площади мастер редактирования штриховок покажет, но что бы получить другие величины, Вы должны будете использовать функции Модели чертежа (см. Специальные функции в Приложении 2). Если числовая величина площади велика, то программа может показать её в окне этого диалога в форме числа с плавающей запятой, например, 1.2345e+007, где 1.2345 - значение мантиссы, а e+007 означает "умножить на 10 в степени 7". О площади внутри контура ещё следует сказать, что, если внутри области, ограниченной этим контуром имеются другие вложенные области штриховки, то их площадь не отнимается от этой площади, а поглощается ею. Иными словами: область штриховки в этом случае не то же самое, что часть проекции ограниченная контуром. Что бы получить площадь именно заштрихованной области, Вы должны будете из полученной площади вычесть площади вложенных контуров штриховки.

Для ввода указателя допуска формы или расположения поверхностей проектируемого объекта используйте кнопку с представленной здесь картинкой. Когда эта кнопка нажата, то на проекции Вы можете левой клавишей “мышки” пометить графический элемент (кроме условного изображения), на который должна опираться стрелка указателя допуска. Будет создана пустая рамка указателя, которая опирается левым нижним углом на точку пометки графического элемента. Если левую клавишу “мышки” в точке пометки придержать в зажатом состоянии, то курсор мышки превратится в “клещи”, с помощью которых вновь созданный элемент оформления можно переместить в нужное Вам место проекции. При любом перемещении рамки указателя, точка опоры стрелки указателя всегда останется на прежнем месте, а выносная линия будет перпендикулярна графическому элементу в этой точке. Если, всё-таки, требуется переместить и точку опоры, то одновременно следует зажать клавишу Ctrl. Тогда точка опоры “заскользит” по графическому элементу, увлекаемая “упругостью” линии соединения с рамкой допуска. Перпендикулярность линии указателя в точке контакта с графическим элементом всегда сохранится. После того, как клавишу мышки Вы отпустите, в правой части окна программы появится мастер для редактирования параметров указателя допуска. Здесь Вы можете ввести знак допуска, его параметры и обозначение одной или нескольких баз. Знаков может быть один или несколько (для указания составных допусков). Для указания очередного знака составного допуска следует нажать очередную доступную кнопку с порядковым номером знака. Сам знак выбирается из списка. Значение допуска - это просто строка текста. В строке значения допуска могут проставляться специальные символы (знак диаметра, буквы М и Р в окружностях), коды которых можно найти в таблице символов (кнопка “Таб”). Эти коды вводятся на цифровой клавиатуре компьютера с добавлением в начале нуля и с одновременно зажатой кнопкой Alt клавиатуры компьютера, например, Alt/0174. Базы допуска перечисляются через запятую. Каждая запятая порождает вертикальную линию отсечки части рамки с обозначением базы. Если буквы обозначения нескольких баз должны находиться в одной части рамки (ячейке), то запятые не ставятся. Базы расставляются с помощью элемента оформления “выноска” (см. выше). Для неё выбирается квадратная форма “головы” и “насаживается” наконечник в форме зачернённого треугольника. Здесь следует заметить, что линия, соединяющая этот зачернённый треугольник и рамку с обозначением базы, сама по себе не будет перпендикулярна графическому элементу, на который она опирается. Эту перпендикулярность Вы должны обеспечить сами. Это в противоположность тому, что указатель обозначения допуска, о котором речь идёт в этом разделе, всегда перпендикулярен графическому элементу, на который он опирается. Что для отрезка прямой линии, что для окружности, что для плавной кривой и для всех других. Мало того, если графический элемент, вследствие изменения размеров, изменит своё расположение на проекции, то за ним последует и указатель. Ну, а, если Вы этот графический элемент вообще удалите, то удалятся и все обозначения допусков, опирающиеся на него. Текст может быть введён с помощью идентификаторов сохранённых переменных (см. выше). При этом для тех случаев, когда символы должны вводиться по кодам необходимо в модели использовать функцию CHR$ (преобразование десятичного кода в символ).

Кнопка мастера редактирования допусков “Расположить указатели допусков "башенкой"” с показанным здесь рисунком позволяет к одной выноске подсоединить несколько (до 3-х) рамок с указателями допусков, расположенных один над другим. Количество рамок определяется количеством знаков обозначений, которые Вы ввели: каждый знак порождает свою рамку. Значения допусков для каждого указателя отделяются друг от друга сочетанием символов “\n” - “обратный слэш” и латинская строчная n. Базы допуска для каждого указателя так же отделяются друг от друга такими же символами. Выполнение операции клонирования указателя допуска формы или расположения поверхностей (кнопка "Клон") описано выше.

Бывают случаи, когда сечение идёт не по прямой линии, а по дуге окружности или более сложной плавной кривой. В таких случаях стрелки направления взгляда могут быть не параллельными, но промежуточных точек поворота секущих плоскостей нет, так как секущие линии образованы не плоскостями, а плавными цилиндрическими поверхностями. Чтобы показать такие сечения, надо, всё-таки, использовать промежуточные точки (хотя бы одну) и в мастере редактирования сечений указать невидимость промежуточных точек излома. С помощью таких точек излома можно развернуть стрелки направления взгляда не параллельно друг другу.

После работы с мастером редактирования сечений, если его Вы вызывали при нажатой кнопке “Обозначение новой линии сечения”, программа будет помнить текущее сечение и, если Вы пометите любую точку на проекции, то эта точка добавится в список поворотов секущих плоскостей. Об этом надо помнить. В такой ситуации, чтобы начать описание нового сечения, надо ещё раз нажать (“дожать”) кнопку “Обозначение новой линии сечения”.

Когда указана только одна первая точка, то она не может ещё считаться обозначением сечения: сечение устанавливается только на две и более точек. Направления взгляда для указания местных и дополнительных видов назначаются при создании выносок.

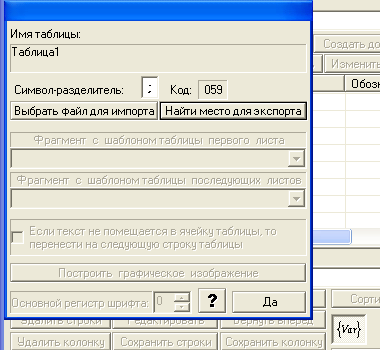

Если файл чертежа содержит проекции со сгенерированными таблицами, то они размещаются с соответствующим подбором размера формата и типа основной надписи для первого и последующих листов. Так же будут проставлены номера листов в штампах основных надписей, а на первом листе будет указано общее количество листов. Если в этом файле содержатся ещё другие проекции, не относящиеся к таблицам, то для них будет зарезервирован другой лист чертежа. Его присутствие на нумерацию листов таблицы в штампах не повлияет. Короткие таблицы шириной меньше, чем формат А4 будут размещены на листе чертежа как технические требования среди других его проекций.

Чтобы изменить формат текущего листа чертежа, надо выбрать его из списка возможных форматов. Строчка в списке “Авто” означает автоматический выбор формата. Если выбрать такой вариант, то программа вновь сама подберёт формат и автоматически разместит на нём все проекции. При этом программа “забудет” о всех Ваших ручных размещениях проекций. Выбор остальных форматов к перекомпоновке проекций приводить не будет. Выбор из списка строки "Новый формат" позволит Вам создать формат с произвольными размерами сторон. После выбора этой строки будет предложен диалог, где Вы можете ввести свои размеры сторон листа формата. Этот новый формат появится в общем списке наряду с другими стандартными форматами. Вы его сможете использовать для чертежа. Если Вы для этого чертежа снова выберете когда-нибудь "Новый формат", то формат с новыми размерами сторон заменит тот, который был создан ранее.

Формат листа чертежа может иметь ориентацию обычную для данного формата или повёрнутую на 90 градусов. Если для чертежа выбрана основная надпись, то при повороте листа учитывается то обстоятельство, что некоторые таблицы основной надписи могут менять точку своей привязки и ориентацию на чертеже.

Команда “Автокомпоновка” используется тогда, когда Вам хочется поставить куда-нибудь проекцию на текущем листе чертежа и, при этом, “растолкать” другие проекции, не перемещавшиеся до этого вручную. То есть “автокомпоновка” выполняется только для “нетронутых” проекций.

Автоматическое размещение проекций выполняется для чертежа только один (первый) раз. При повторном выходе на этот этап проектирования, даже, если Вы вносили изменения в чертёж, всё равно, самостоятельно программа автоматическое размещение проекций производить не будет. Её можно заставить это сделать только с помощью команды “Автокомпоновка” или выбором значения “Авто” в списке форматов чертежа.

Если Вы на проекциях задали штриховки областей и штриховые линии, то на этапе “Компоновка чертежа” программа выполнит их в реальном виде. Процесс окончательного построения чертежа требует некоторого времени, особенно, если Вы используете штриховку. Если Вам необходимо прервать процесс построения чертежа, Вы можете это сделать. Для этого надо левый верхний край курсора “мышки” (который в это время ведёт отсчёт времени) навести на кнопку другого этапа проектирования и нажать левую клавишу. Процесс прервётся.

На этапе "Компоновка чертежа" можно ускоренно вызывать диалог редактирования полей основной надписи с помощью "мышки". Для этого достаточно вывести её курсор на любую точку окна чертежа и нажать правую клавишу "мышки".

6. Печать чертежа

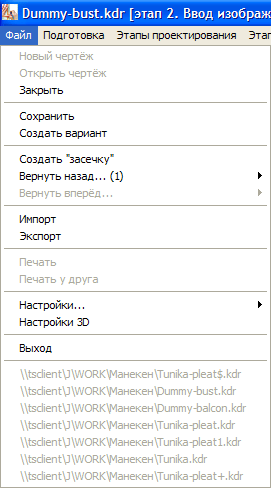

Для выполнения процедуры вывода чертежа на принтер используется команда “Печать” пункта меню “Файл” или кнопка справа на окне программы с представленным здесь рисунком. Для демонстрационного варианта программы KEDRWIN эта кнопка доступна, если соблюдено условие: должен быть выполнен обмен почтовыми файлами MKD-PKD (см. по ссылке). Программа настраивается на печать текущего выбранного листа. Если чертёж имеет несколько листов, то имеется возможность напечатать сразу все его листы, но с настройками, сделанными для текущего листа. Начинается процедура печати с выбора настроек принтера. Это стандартные Windows’овские настройки, где Вы можете выбрать доступный Вам принтер и определить его свойства. Принтер должен быть обязательно растровым, лучше всего, лазерный или струйный принтер. Формат бумаги принтера желательно чтобы был не менее A4. Если у Вас “под рукой” принтеры широкого формата, способные целиком напечатать весь чертёж, то Вам можно позавидовать. Но в подавляющем большинстве распространены принтеры формата A4. О них, в основном, и пойдёт весь разговор.

После настройки принтера, когда Вы нажмёте на кнопку “OK”, будет выдано окно мастера печати. Программа предоставляет несколько вариантов распечатки чертежа, который целиком не помещается на один лист принтера:

1). Чертёж разбивается на несколько страниц принтера, причём все элементы основной надписи собираются и распечатываются на отдельной странице для последующего вырезания и наклеивания их в качестве аппликации на чертёж.

2). Чертёж разбивается на несколько страниц принтера вместе со всеми элементами основной надписи, которые находятся на своих местах, но могут оказаться разорванными по краям страниц.

3). Чертёж пропорционально уменьшается до размеров страницы так, что он вместе с рамкой печатается на одной странице.

В первых двух случаях на чертеж на экране компьютера будут наложены зелёные контуры участков, целиком попадающих на печатные страницы выбранного формата. Все страницы показаны с их порядковыми номерами. Первая страница для режима, указанного выше первым, содержит элементы основной надписи. Эти элементы предназначены для вырезания и наклейки на соответствующие места чертежа.

Если основной надписи нет, то первая страница – пустая. Следует заметить, что, даже если изображение элементов основной надписи попадёт в зону какой-либо страницы, это не значит, что на этой странице будет отпечатана эта часть основной надписи, как уже было сказано, все элементы основной надписи собраны вместе на первой странице. Ориентация страниц соответствует ориентации бумаги принтера (книжная или альбомная), которая выбирается при настройках принтера.

Бывают случаи, когда ориентация страниц имеет существенное значение, например, чертеж формата A2 при книжной ориентации может печататься на 7 страницах (формат принтера A4), а при альбомной – на 5. Кроме этого, чертёж разрезается на страницы в разных местах, например, там, где меньше пересекается мелких элементов, что всегда так неприятно. Страницы принтера накладываются друг на друга на листе чертежа с перехлёстом в 10 миллиметров. На поле этого перехлёста наносятся реперные знаки в виде крестов. Две соседние страницы имеют реперные знаки с одинаковыми координатами относительно верхнего левого угла поля чертежа (угол рамки, которая рисуется основной линией). В окне мастера печати “Координаты реперных знаков” для каждой страницы перечислены все её реперные знаки. Всего каждая страница может иметь до 8 реперных знаков, по два на каждую сторону для стыковки с соседними страницами. Если соседней страницы нет, то нет и знаков. Все знаки на странице пронумерованы в направлении по часовой стрелки, начиная с верхнего левого знака. Координаты заданы в миллиметрах. Для перехода в режим, указанный выше вторым, необходимо убрать признак выбора "Элементы основной надписи на отдельном листе". В этом случае произойдёт перенумерация страниц и изменение расположения границ этих страниц на чертеже.

При нажатии кнопки “Выполнить” на принтер будут отправлены только те страницы, которые перечислены в строке “Выбор страниц”. Здесь можно через запятую или тире (минус) перечислить страницы. Если надо перечислить все, то надо через тире указать номера первой и последней. Все страницы на распечатке снабжены рамкой и реперными знаками там, где требуются для стыковки соседних страниц. Рамки на всех страницах имеют одинаковый размер, поэтому страницы можно сравнивать насколько они подходят друг к другу на чертеже. Всё дело в том, что реально бумага в принтере может проскальзывать и распечатки могут отличаться друг от друга. Поэтому после распечатки всех страниц их надо сравнить на просвет по рамкам. Те страницы, у которых рамки отличаются от “среднестатистических” в этой пачке, надо повторно распечатать. Чаще всего разница в размерах получается в тех случаях, когда распечатка ведётся на скользкой бумаге или когда принтер захватывает сразу несколько листов. Принтеры с вертикальной заправкой бумаги, например, "старенькие" принтеры LaserJet HP1100, часто “болеют” захватом нескольких листов бумаги. Поэтому, таким принтерам на печать надо подавать по одному листочку. Предпочтительнее принтеры с горизонтальной заправкой бумаги. Бумагу надо выбирать ту, которая применяется для копировальных аппаратов, плотностью 80 г/м². Слишком плотную бумагу применять не следует, так как через неё плохо просвечиваются реперные знаки и рамки границ страниц.

После распечатки всех страниц, Вам надо будет из них склеить готовый чертёж. Это лучше всего делать на столах с мягкой деревянной столешницей. На такой стол укладывается лист ватмана равный по размерам формату вашего чертежа и закрепляется с помощью кнопок. Затем по шагам выполнить такие действия:

1. На ватмане начертить рамки формата.
2. Отмерить координаты двух реперных знаков, которые расположены как можно ближе к центру листа чертежа, и которые размещены на одной странице.
3. Выбрать распечатанную страницу, содержащую отмеренные реперные знаки.
4. Обрезать края страницы так, чтобы отрезанными оказались линии рамки страницы, но центры реперных знаков остались на странице. Если края страницы пересекают мелкие графические элементы, например, символы, то по возможности их надо вырезать так, чтобы они целиком оставались на странице.
5. Намеченный реперный знак проколоть в центре его перекрестия булавкой и остриё этой булавки воткнуть в отмеченное место этого реперного знака на листе ватмана.
6. Выровнять страницу по второму реперному знаку и закрепить её клеем на листе ватмана. Приклеивать страницы можно так: левой рукой надёжно прижимаете страницы с одного края, правой рукой отгибаете другой край страницы и намазываете его клеем подальше от краёв, распрямляете страницу и разглаживаете её, затем намазываете клей с другого края страницы, также подальше от края. Когда клей подсохнет, получше промазываете края и заглаживаете их. Лучше всего, использовать “клеящий карандаш”, так как им удобно пользоваться, и он не размачивает бумагу, как, например, жидкий клей, после чего бумага может сморщиться.
7. Выполнить п.п.4, 5 и 6 для страниц соседних с наклеенной, для соответствующих реперных знаков. Стыковки реперных знаков на соседних страницах надо стремиться выполнять как можно точнее.
8. После наклейки всех страниц, вырезать и наклеить элементы основной надписи.
9. Замазать реперные знаки мастикой и, где необходимо, дорисовать чертёж.
10. Чертёж готов.

Программа KEDRWIN предоставляет возможность напечатать весь лист чертежа на одной странице принтера с соответствующим пропорциональным уменьшением всего чертежа. Называется такой режим печати – “Миниформат”. Его достоинства в том, что он не требует склейки чертёжа для, например, эскизной проработки. Печатается чертёж полностью, включая рамки чертежа и все элементы основной надписи. Такую распечатку можно рекомендовать для составления альбомов комплектов чертежей. Своеобразное микрофильмирование. Качество печати современных принтеров очень высокое, поэтому мелкие элементы чертежа вполне будут читаемы на миниформате. Конечно, распечатка в таком формате возможна только тогда, когда не требуется “ручная” доработка чертежа (это можно делать только под микроскопом). Для миниформата существенен выбор ориентации листа на принтере. От этого зависит масштаб уменьшения формата чертежа. Например, для форматов без поворота и более, чем формат A4, когда большая сторона чертежа направлена горизонтально, то при книжной ориентации эта самая большая сторона должна уместиться вдоль меньшей стороны листа принтера, а при альбомной – вдоль большей стороны листа принтера. То есть изображение чертежа на миниформате всегда горизонтальное, как бы Вы не “вертели” лист принтера. Масштаб уменьшения вычисляется всегда автоматически ещё и с учётом поля с левой стороны для подшивки. Рекомендуется при выводе чертежа в миниформате задавать принтеру в его свойствах максимальное качество печати.

Есть ещё одно хорошее достоинство режима печати “Миниформат”. В том случае, когда нет широкого принтера, но имеется копировальный аппарат с функциями масштабирования, миниформат можно использовать для получения оригиналов чертежей с последующим восстановлением их в натуральном виде на копировальном аппарате. Не секрет, что большинство принтеров, хоть и имеют в своих характеристиках названия форматов чертежей, принятых в ГОСТ 2.301, на самом деле эти форматы на всю их площадь не покрывают печатью. Всегда остаются по краям поля, на которые ничего не выводится. Поэтому чертёж, например, формата А4 на принтере формата А4 без преобразований распечатать не удастся. В окне управления печатью KEDRWIN имеется указатель коэффициента увеличения распечатанного оригинала чертежа в миниформате для восстановления его в натуральную величину на копировальном аппарате. В начале, по умолчанию, программа выдаст вычисленный коэффициент для максимально полного (для вышеизложенных правил) заполнения листа бумаги. Вы можете ввести другой, кратный шагу изменения масштаба на копировальном аппарате. Он может быть любым, в том числе меньше того, который выдала программа по умолчанию. В миниформате можно вывести любые чертежи, но их формат для такого применения ограничен диапазоном масштабирования Вам доступного копира. Обычно он ограничен в верхнем пределе 200%. При таком диапазоне без всяких ограничений на копировальном аппарате формата А3 можно получить чертёж формата А3, распечатанный в миниформате на принтере формата А4.

Последний режим печати чертежа - это махнуть на всё рукой и пусть печатается то, что войдёт на лист принтера. В конце концов, проектировщику решать, что ему нужно. Окно мастера печати имеет указатель признака "Игнорировать размер листа", по которому программа не будет проверять границы печатаемой зоны листа, а отправит всё на печать в масштабе 1:1 на единственный лист. На некоторых принтерах этот "фокус" может пройти и у чертежа "обрежется" только внешняя тонкая рамка, а так же надписи, расположенные между этой тонкой рамкой и основной рамкой.

На тот случай, если, всё же, обрезаться будет и внутренняя рамка чертежа, то можно использовать сдвиг чертежа относительно листа принтера. Этот относительный сдвиг задаётся вдоль осей X и Y чертежа в миллиметрах листа принтера, то есть без учёта масштаба чертежа. Таким образом, можно вручную вмешаться в позиционирование чертежа на листе принтера в режиме вывода "Миниформат" и в режиме "Игнорировать размер листа". Например, в режиме "Миниформат" можно сдвинуть уменьшенный чертёж к верхнему или к нижнему краю распечатываемого листа, а в режиме "Игнорировать размер листа" можно пытаться бороться с теми принтерами, у которых не одинаковые границы печатаемой зоны по краям листа.

"Добавить пустую страницу" - функция для загадочных принтеров, которые не освобождают свой буфер печати по её завершению, а ждут очередную порцию. Наверное, таких принтеров уже и нет, но когда то были. "Количество копий" - это количество экземпляров печатаемого документа. "Печатать все листы" - не путать со страницами частей одного листа. Если чертёж многолистовой, то в этом режиме печататься будут все листы с настройками для текущего листа.

Файл Массива Графической Информации (МГИ) несёт в себе информацию, разбитую на кадры. Каждый кадр – это отдельная запись с идентификационным признаком, который для всех кадров, кроме первого, расположен в одном и том же месте записи. На этом основана открытость формата МГИ: программа может воспринимать только те кадры, которые ей нужны, пропуская без обработки остальные. Таким образом, типы кадров, которые появятся в будущем и, соответственно, уже написанной программе не известные, могут ей просто пропускаться. Единственный кадр, который имеет особую структуру – это заглавный кадр, но в нём в самом реализован принцип открытости: перед полями с идентификационными данными чертежа могут появляться новые поля, не вызывая затруднений в работе ранее написанных программ. Формат МГИ предусматривает экспорт только двумерной графической информации.

Структура файла (дана в виде файла заголовков Visual C):

Типы переменных:

int short – целая со знаком, длиной 2 байта

char – целая без знака, длиной 1 байт

unsigned short – целая без знака, длиной 2 байта

float – вещественная, длиной 4 байта

double – вещественная, длиной 8 байт

Порядок следования кадров:

1. Заглавный кадр.
2. Кадр начала проекции.
3. Кадры графических элементов.
4. Кадр начала структуры контура (если он есть).
5. Кадры графических элементов контура.
6. Кадр конца структуры контура.
7. Кадр начала следующей проекции.
8. …
9. Кадр конца МГИ.

Основная информация содержится в кадрах графических элементов. Координаты в них установлены относительно начала координат проекции. Внутри одной проекции или одного контура кадры графических элементов имеют нумерацию (переменная serial). Если графические элементы относятся к одному составному элементу (эллипс, плавная кривая, волнистая линия), то все эти элементы будут, во-первых, следовать друг за другом с упорядоченными координатами элементов (т.е. конец текущего – начало следующего), во-вторых, будут иметь одни и те же номера и, в-третьих, будут иметь не нулевым признак составного элемента (переменная subo). Если графические элементы двух составных элементов соседствуют друг с другом, то их можно будет отличить по разным номерам. Графические элементы, составляющие контур, следуют в соответствии с обходом контура, но их координаты могут быть не упорядочены.

Кадры МГИ при считывании из файла рекомендуется размещать в байтовом буфере, адрес начала которого присваивается указателю соответствующего типа кадра. Заглавный кадр считывается в следующем порядке:

1. Сначала считываются в байтовый буфер 8 первых байт файла МГИ.
2. Проверяется наличие символов “MGI ”.
3. В соответствии с содержимым переменной len, уменьшенное на 2, считывается оставшаяся часть кадра в продолжение байтового буфера.
4. Если в кадре присутствует идентификационная информация чертежа, то соответствующие длины подстрок будут иметь не нулевую длину. Эти подстроки выбираются из байтового буфера (но не из переменной common) по соответствующим индексам.
5. Остальная информация выбирается из кадра по соответствующим полям структуры.

Остальные кадры считываются в таком порядке:

1. После полного считывания предыдущего кадра считываются 2 байта содержащие длину следующего кадра.
2. По ассоциации со структурой любого кадра МГИ выбирается поле длины кадра.
3. Считывается оставшаяся часть кадра в продолжение буфера, в соответствии с полученной длиной кадра уменьшенной на 2.
4. Определяется тип кадра и, в соответствии с ним, устанавливается байтовому буферу ассоциация с соответствующей структурой (присваивается адрес начала байтового буфера указателю соответствующей структуры).

Язык описания модели чертежа для программы KEDRWIN представляет собой язык программирования, очень близко напоминающий широко известный язык Бейсик. Основная часть операторов языка совпадает с операторами языка Бейсик, в частности с операторами в его реализации для MS DOS, которая называется QBasic. Однако имеются и существенные различия. В описании языка мы не будем специально уделять внимание различиям. Если кто знаком с Бейсик’ом, может сам отметить для себя отличия языка описания модели. Что бы упростить “фразеологию” в тексте этого описания, слова “Язык описания модели” заменим на слово “Модель”.

Пример:

Каждый оператор может содержать комментарий, который отделён от оператора символом “апостроф”.

Длина строки оператора не может превышать 2048 символов. Количество операторов в модели специального ограничения не имеет, но общий объём текста Модели не может превышать 65534 байт.

Переменные записываются символическими идентификаторами (именами). Допустимыми символами для имени переменной являются: буквы русского и латинского алфавита, цифры (кроме первого символа) и знаки “_” (подчерк), “%” (процент), “!” (восклицательный знак), “$” (знак доллара), “&” (амперсант), “#” (знак номера в латинском регистре). Имя переменной может начинаться с любого допустимого символа, кроме цифры. Различие между строчными и прописными буквами отсутствует, то есть буквы в именах, например, “а” и “А” будут считаться как одна и те же буква. Пробелы в имени переменной не допустимы. Следует обратить внимание, что по начертанию некоторые русские буквы в точности совпадают с латинскими, например, “А”, “В”, “Р”, “О” и т.д., поэтому Вам надо внимательно следить за применением этих букв в идентификаторах в разных частях своей программы Модели, ведь, всё-таки, это разные символы! Максимально длина имени переменной не может превышать 255 символов.

В переменных могут храниться числа или строки. Числа в Модели бывают целые или дробные, с десятичной частью. В математике дробные числа называют вещественными. Дробные числа (их называют числами с плавающей точкой, так как во всех языках программирования принято отделять дробную часть десятичной дроби не запятой, а точкой) в свою очередь записываются как в обычной форме (в качестве десятичного разделителя используется символ точки “.”), так и в форме с экспонентной. Это требуется для того, чтобы представлять очень большие числа или очень маленькие числа. Например, записать число 1 230 000 000 (или 1,23 с 9 нулями) в Модели можно так:

1.23Е+9

Такая запись означает, что число 1,23 надо умножить на 10 в 9 степени.

А число 0,00000123 (или 1,23, деленное на 10 в 6 степени) будет выглядеть следующим образом:

1.23Е-6

Символ экспоненты – обязательно только латинская буква, прописная или строчная. Вместо символа экспоненты Е может использоваться символ D (для совместимости с Бейсиком):

5.5D+123

Перед отрицательными числами спереди указывается знак “-”. Пробелы в записи чисел не допускаются. Вот правильно записанные числа:

Строки в Модели могут быть константами и значениями переменных. Константы при записи берутся в двойные кавычки ("). Максимальная длина строки-константы ограничена общей длинной строки оператора – 2048 символов, минимальная – 0 (пустая строка). Внутри строки допускается использование различных символов, например:

Если необходимо внутри строки-константы записать символ кавычки, то она должна сопровождаться символом “\”, если необходимо ввести символ перевода строки, записывается конструкция “\n” (обратный слэш и латинская строчная n):

Строковые значения переменных могут иметь длину большую, чем константа. Для внутренних переменных эта длина ограничена 32768 символами, а для сохраняемых – не более 2600 символов, ноэтот предел может быть и меньше. Определить заранее эту длину нельзя, так как она зависит от внутрипрограммных факторов.

Все переменные Модели надо явно описать (еще говорят: объявить или декларировать). Для этого применяется оператор DIM. Он записывается так:

Записываться переменные могут в любых регистрах, например Abcd3 или aBcD3, но интерпретатор автоматически выполнит приведение всех различных написаний одной и той же переменной к единому значению.

Допустимых типов переменных в Модели три. Они приведены в следующей таблице.

Переменные типа INTEGER, на самом деле, в Модели представлены тоже переменными типа DOUBLE, но только всегда округлёнными до целой части. Поэтому в таблице указано два диапазона: кроме диапазона максимальных значений ещё и диапазон точного представления числа, то есть такого диапазона, в переделах которого операция ЧИСЛО + 1 даст новое число, которое будет гарантировано отличаться от значения ЧИСЛО на единицу.

Тип DOUBLE считается заданным типом по умолчанию. Вот допустимые описания переменных:

В одном операторе DIM можно указывать несколько переменных. Их описания отделяются друг от друга запятыми:

DIM I AS DBL, si AS STR * 500, sgl AS INT

Оператор DIM можно использовать в любом месте программы, но лучше всего это делать в самом ее начале. Если описывать переменные в середине текста, то использовать эти переменные в операторах, предшествующих оператору DIM, нельзя – ведь интерпретатор еще не выполнил данный оператор и не зарезервировал место для соответствующих переменных в оперативной памяти. Если оператор DIM в Модели повторно переопределяет одну и туже переменную с тем же типом, то переменная сохранит своё прежнее значение. Если оператор DIM в Модели переопределяет переменную на другой тип, то её значение так же будет преобразовано. Если, например, переменная в первый раз была определена как INTEGER и получила значение 123456, то при переопределении её в тип STRING, она получит значение "123456".

Тип переменной можно указать с помощью специального символа, записываемого в конец её названия, который будет характеризовать её тип.

Вот таблица символов, характеризующих тип переменной.

Если используются символы, характеризующие тип переменной, то нельзя использовать в операторе DIM описатель типа с помощью ключевого слова AS:

Переменная, тип которой был объявлен с помощью символа, должна в Модели везде использоваться только с ним (т.е. символ становится частью имени переменной). Следует обратить внимание, что эти символы могут встречаться внутри имени переменной, но в этом случае они не будут определять её тип. Например:

С помощью оператора DIM описываются все переменные, которые используются внутри Модели. Если необходимо определить переменную, которая должна быть использована как параметр в программе KEDRWIN, то она должна быть описана в операторе SAVE. Он записывается по всем тем же правилам, что и оператор DIM:

Такие переменные будут называться сохранёнными. В отличие от обычных переменных, которые так же используются во всех операциях, сохранённые переменные будут доступны из программы KEDRWIN после выполнения модели и закрытия всех операций с ней. В Модели все переменные перед их использованием должны быть обязательно описаны операторами DIM или SAVE.

Чтобы указать значение, которое должна иметь переменная, используется оператор Модели, который называется оператором присваивания. Он выглядит так:

В левой части оператора указывается имя переменной, в которую будет заноситься значение, расположенное в правой части (справа от символа =). Например, чтобы значением переменной Y% (имеющей тип INTEGER) стало число 10, надо написать так:

Если попробовать присвоить переменной целого типа (INTEGER) значение с плавающей точкой, например:

то эта переменная Y% получит округленное значение числа 5,5 (а именно, 6).

Округление чисел выполняется в зависимости от значения дробной части числа. Если она больше или равна 0,5, то округление происходит в большую сторону, если меньше – то в меньшую (в вышеприведенном примере число 5.4999 будет округлено до 5).

Аналогично происходит и занесение в переменные строк:

Для совместимости с Бейсиком оператор присваивания в Модели может начинаться с ключевого слова LET:

Для выполнения арифметических вычислений в операторах Модели используются символы + (сложить), - (вычесть), * (умножить), / (делить) и ^ (возвести в степень). Кроме того, символ \ (обратная косая черта) применяется для целого деления, в результате которого получается целое число. Например, значением выражения 1000 / 3 будет число 333.3333333333333, а значением выражения 1000 \ 3 – число 333.

При таком делении для чисел типов INTEGER дробная часть частного просто отбрасывается, в то время как при обычном делении происходит округление дробного результата.

В результате выполнения оператора Y% =5/3 переменная Y% получит значение 2 (округление в большую сторону), а при использовании оператора Y% = 5 \ 3 это значение окажется равным 1.

Оператор сложения + определен не только для чисел, но и для строк. С его помощью можно сцепить (сложить) вместе несколько строк. Например, значением выражения

"Это" + " строка!"

станет строка:

"Это строка!"

Можно сцепить несколько строк:

"123" + "456" + "7890"

Результирующим значением станет строка

"1234567890".

В правой части оператора присваивания можно записывать не только число, но и произвольное выражение, допустимое правилами записи Бейсика. В нем могут использоваться:

• знаки арифметических действий, определяющие действия над числами и переменными;

• круглые скобки, задающие последовательность выполнения действий;

• числа, над которыми выполняются действия;

• переменные, над значениями которых выполняются арифметические действия;

• встроенные функции Модели (вроде SQR()).

Примеры арифметических выражений:

Порядок вычисления значения выражения без скобок определяется приоритетом арифметических операций. В первую очередь выполняется возведение в степень, далее деление, деление на цело, потом умножение, в заключение - сложение и вычитание. Если в выражении имеются скобки, то сначала вычисляется значение подвыражений в этих скобках. Например, значение выражения 4 ^{^} 2 * 3 равно 48 (4 в степени 2 равно 16, а 16, умноженное на 3, даст 48), а значение выражения 4 ^{^} (2 * 3) равно 4096 (сначала вычисляется выражение в скобках - 2*3 будет 6, а затем 4 возводится в степень 6).

Действия могут выполняться не только над числами и переменными числового типа, но и над строками и переменными строкового типа. Для них определен только один оператор сложения или сцепления. Например:

В последнем случае STR$() – стандартная функция Бейсика, которая преобразовывает значение выражения 2+2 (равное 4) в строку (“4”).

Теперь можно составить программу, которая будет вычислять сумму трех идущих подряд чисел, начиная с произвольного числа:

Такая программа удобна тем, что число, начиная с которого надо произвести вычисления, достаточно указать только один раз.

Уровни вложенности скобок не могут быть больше 256. Уровни вложенности вызова функций (когда в выражении аргумента функции используются другие вызовы функций) то же не могут быть больше 256.

Математические вычисления

Работа со строками

Специальные функции

Аргументы специальных функций: имяфайла, имяпеременной, имяконтура - символьные переменные или константы. Номерточки - целая переменная или константа.

С помощью логических выражений можно проверить, истинно ли некоторое условие, и на основе этой проверки определить, как будет выполняться программа дальше. Это условие представляет собой логическое выражение и вычисляется способом, аналогичным вычислению арифметического выражения. Вместо арифметических операторов сложения, вычитания и других применяются логические операнды сравнения, служащие для сравнения числовых и строковых величин.

Можно проверить, больше ли значение, хранящееся в переменной Y%, чем число 121 (Y% > 121), содержится ли в переменной S$ текст “file” (S$ = "file"), различны ли значения переменных А20% и Н8# (А20% <> Н8#) и т. д.

В Модели можно сравнивать (больше или меньше) не только числа, но и строки. Сравнение производится на основе алфавитной упорядоченности символов в строке, начиная с первого символа (чем ближе символ к концу, тем он “больше”). Например, строка "а" меньше строки "b"; строка "2а" больше строки "1z" (потому что символ "2" считается больше, чем "1"), а строка "abc” больше строки "abC" (потому что заглавные буквы считаются “меньше” строчных).

Логическое выражение может быть гораздо сложнее, чем простое сравнение двух величин. Часто возникает необходимость проверить, например, не выходит ли некоторое число из допустимого диапазона, то есть надо выяснить, больше ли оно нижней границы и меньше ли оно верхней границы.

Чтобы связать два условия проверки логической связкой И или ИЛИ, используются соответствующие операнды AND и OR. Например, выражение (Х% > 0) AND (X% <= 800) проверяет, что значение переменной Х% больше 0 И меньше или равно 800. Логическое выражение (X% <= 0) OR (X% > 800) проверяет, что значение переменной X% меньше или равно 0 ИЛИ больше 800.

В Модели считается, что логическое выражение (простое сравнение или группа сравнений, связанных логическими операндами OR, AND и другими) имеет значение, равное 0, если оно ложно и не равно нулю, если оно истина. После выполнения оператора х% = 2 < 3 переменная х% получит некое значение, не равное нулю (истина, результат сравнения “2 < 3”), а после выполнения оператора х% = "абв" = "abc" переменная х% примет значение 0 (ложь, так как сначала выполняется сравнение "абв" = "abc", а потом присваивание).

Операнды OR и AND обрабатывают результаты вычислений логических выражений. Они работают со значениями “истина” (не ноль) и “ложь” (ноль). Полный список логических операндов Модели и возвращаемых ими значений приведен в следующей таблице.

Кроме того, имеется еще один операнд NOT, который обрабатывает только одну, правую часть выражения, и возвращает значение, обратное значению этого выражения (вместо “истины” - “ложь”, вместо “лжи” - “истину”), например:

Операнд EQV является аналогом выражения NOT(A XOR B), где A – левая часть, В – правая часть. Операнд IMP является аналогом выражения NOT(A XOR (A AND B)). Эти операнды были введены в язык Бейсик для обработки битовых графических образов. В Модели они вряд ли найдут применение. А, вот, операнд XOR может применяться для вычисления “триггеров”:

Если переменная Тр имела значение 0, то после выполнения этого оператора, она получит значение 123. И наоборот, если Тр имела значение 123, то будет 0.

Логические операнды, точно так же, как и арифметические, имеют приоритеты, определяющие, в каком порядке будет вычисляться выражение. Максимальный приоритет имеют все операции сравнения (они всегда выполняются первыми), потом следует операнд NOT, остальные операнды идут по убыванию приоритетов так:

Если порядок вычисления выражения надо изменить или уточнить, используются круглые скобки.

Условный оператор описывает часть программного кода, который будет выполнен, только если проверяемое этим оператором условие (значение логического выражения) истинно.

Самая простая форма условного оператора такова:

Например:

Для наглядности программы группа команд, входящая в блок условного оператора, выделяется отступами. Это правило очень полезно применять и для всех других операторов Модели, где имеются вложенные последовательности действий.

Часто возникает необходимость в выполнении определенных действий как в случае, если значение логического выражения – “истина”, так и в случае, когда его значение – “ложь”. Для этого служит полная форма условного оператора:

ENDIF

При работе такого условного оператора всегда будет выполняться только одна последовательность команд. Например:

Условные операторы могут иметь вложенность, то есть в списке операторов, выполняемых при соблюдении условия оператор IF, могут быть помещены ещё операторы IF-THEN-ELSE-ENDIF. Допускаемый уровень вложенности логически не ограничен.

Произвольно изменять порядок выполнения команд в программе можно с помощью оператора перехода (перехода к другому оператору), который записывается так:

В качестве метки используется числовая метка, установленная перед оператором, на который будет сделан переход, например:

Эта последовательность операторов будет выполняться так: сначала переменная X% получит значение 1, затем значение переменной X% увеличится на 5, потом выполнится проверка ее значения - меньше ли оно 100, и если меньше, выполнится оператор GOTO 10. При этом управление опять передастся на метку 10, к оператору

и такая циклическая работа будет происходить, пока значение X% не станет больше или равно 100. Тогда условие X% < 100 окажется ложным, оператор перехода не выполнится, и интерпретатор перейдет к выполнению оператора, следующего за IF.

Обратите внимание, что оператор GOTO записан в одной строке с оператором IF. Это единственный случай в Модели, когда допустимо в одной строке размещать два оператора.

Для перехода на подпрограммы используется оператор:

При выполнении оператора GOSUB управление передается на оператор, которому предшествует указанная метка. Работа программы продолжается с нового места, но когда встречается оператор RETURN, то происходит возврат к вызывающему GOSUB и выполняется следующий за ним оператор.

Вместо оператора перехода в ряде случаев удобно использовать так называемый оператор цикла, который позволяет многократно (заданное или произвольное число раз) выполнять определенную группу операторов. Форма оператора цикла такова:

Работает этот оператор так: сначала переменная-счетчик получает значение, равное значению выражения-1. Если ее значение меньше значения выражения-2, то выполняется блок операторов до ключевого слова NEXT, а затем значение переменной меняется на величину приращения, равного значению выражения-3 (шаг цикла), вновь производится проверка счетчика и т. д.

Шаг приращения может быть и отрицательным - тогда значение начального выражения-2 должно быть меньше значения конечного выражения-2 (то есть, значение счетчика не увеличивается, а уменьшается). Если ключевое слово STEP опущено, то величина приращения считается равной 1.

Оператор NEXT для оператора цикла должен быть единственным и должен находиться в конце списка. В Модели разрешается в операторе NEXT не ставить переменную-счетчик, так как всё, что далее стоит в этом операторе после пробела, считается комментарием.

Примеры:

Будет последовательно напечатано 10 значений переменной X%: 10, 20, 30,... 100.

Переменная X% будет принимать значения 5, 4, ... -4, -5 (шаг считается равным -1).

Между операторами FOR и NEXT могут быть вложены ещё циклы, но с другими переменными-счётчиками цикла. Допускаемый уровень вложенности логически не ограничен.

Оператор FOR позволяет выполнить блок операторов заданное число раз. Но, когда заранее не известно число повторений - оно, например, определяется внутри блока многократно выполняемых операторов, то для этого лучше использовать условный оператор цикла:

Блок операторов будет выполняться до тех пор, пока значение логического выражения истинно (если используется ключевое слово WHILE) или пока оно ложно (если используется ключевое слово UNTIL). При этом данный блок может быть вообще не выполнен ни разу (если значение логического выражения исходно не удовлетворяет требованиям оператора).

Например:

Иногда возникает необходимость выполнить блок операторов хотя бы один раз перед первой проверкой условия, определяющего повторение цикла. Для этого в Модели существует другая форма записи оператора DO, когда ключевые слова WHILE или UNTIL размещаются не после DO, а после LOOP. При этом блок операторов между DO и LOOP перед первой проверкой будет выполнен хотя бы один раз.

Например:

Между операторами DO и LOOP могут быть вложены ещё циклы, как DO-LOOP, так и FOR-NEXT. Допускаемый уровень вложенности логически не ограничен.

Завершение выполнения программы модели осуществляется в четырёх случаях:

• когда произойдёт какая-либо ошибка;
• когда пользователь программы KEDRWIN подаст команду “Остановить”;
• когда программа выполнит последний оператор в конце списка программы и этот оператор не будет оператором перехода на другие операторы;
• когда встретится оператор RETURN, а вызова GOSUB не было;
• когда встретится оператор STOP.

Как только встречается оператор STOP в любом месте программы, она сразу завершается.

Массив описывается с помощью уже известного оператора DIM как обычная переменная, только после ее имени в круглых скобках дополнительно указывается число хранимых элементов. Допустим, требуется сформировать массив из ста строк. Это сделает следующий оператор:

При этом в памяти компьютера будет выделена область для хранения ста строк.

Недопустимо создавать массивы с помощью оператора SAVE.

Чтобы обратиться к конкретной строке, считать ее значение или записать в нее новый текст, надо использовать имя массива S и номер нужного элемента в круглых скобках. Например, чтобы использовать в выражении десятую строку из массива S, надо записать так:

Чтобы записать в первый элемент массива строку “первый”, используется обычный оператор присваивания:

Любой элемент массива можно свободно использовать в любых выражениях Модели.

В качестве индекса совсем не обязательно использовать конкретное число. Им может быть и переменная, и выражение, например:

Диапазон значений индексов в Модели может быть произвольным. В операторе DIM разрешается указывать либо общее число элементов, либо конкретный диапазон - тогда нижняя и верхняя границы отделяются друг от друга с помощью ключевого слова ТО. Например, массив из ровно ста строк, к элементам которого можно обращаться, начиная с единицы, опишется так:

В качестве границ могут использоваться и дробные (они будут автоматически округлены), и отрицательные числа. Надо только следить, чтобы нижняя граница всегда была меньше или равна верхней границе.

В массиве, у которого нижняя граница отрицательная, а верхняя – положительная, число элементов будет на единицу больше, чем в остальных случаях. В операторе

помимо пяти элементов с отрицательными границами (от -5 до -1) и пяти элементов с положительными границами (от 1 до 5) будет еще элемент с нулевым индексом - Х%(0).

Выход индекса за границы массива - типичная и одна из наиболее часто встречаемых ошибок в программировании. Интерпретатор модели в такой ситуации сразу же зафиксирует ошибку, прервет работу программы и сообщит о номере строки оператора, в котором была произведена попытка обратиться к несуществующему элементу массива.

Для хранения одного массива в памяти максимально может отводиться столько места, сколько его может предоставить Ваша операционная система, поэтому заранее определить конкретное максимальное число элементов массива невозможно.

В Модели могут быть описаны массивы с числом измерений до четырёх. Чтобы описать массив с числом измерений, большим единицы, надо указать диапазоны индексов для каждого измерения через запятую, например:

При обращении к элементу такого массива надо указывать конкретные значения для каждого из его измерений:

Оператор PRINT позволяет выводить данные в окно вывода Модели, которое расположено под окном с текстом Модели.

Оператор PRINT может выводить в строке одно или несколько значений: чисел, строк, переменных и выражений. Эти значения разделяются запятыми. Данные печатаются подряд друг за другом, так же разделённые запятыми. Строковые значения печатаются заключёнными в кавычки.

Например, при выполнении операторов

будет выведено

Если задать оператор PRINT без параметров, то будет выведена пустая строка.

Кроме вывода информации в специальное окно, Модель может выполнять обмен данными с файлом, расположенным на внешнем носителе – диске. Для открытия такого файла используется оператор

где {тип-открытия} – одно из трёх символьных выражений (может быть переменной):

{номер-файла} – целая константа (переменной быть не может).

{имя-файла} – символьное выражение, результат которого имеет длину не более 256 знаков. Русские буквы допустимы. Может быть указан путь к файлу. Файл для записи и дозаписи может иметь расширение имени (тип файла) только .LST. Если будет указано иное, то программа его заменит на .LST. Если файл открывается для записи и с таким именем он уже существует, то новый файл перекроет старый без предупреждения. Если доступ к файлу не возможен (открыт другой программой, не существует указанная директория и др.), то Модель сообщит об ошибке и прекратит своё выполнение.

Ранее открытый файл закрывается с помощью оператора

При любом прекращении выполнения Модели все открытые файлы закрываются автоматически.

Оператор последовательной записи данных в файл выгладит так:

Выполнение оператора сопровождается выводом в файл строки, в которой через запятую перечислены значения переменных из указанного списка. В конце строки добавляется символ перевода строки.

Например, следующая программа создаст файл model.lst в текущем каталоге и запишет в него две строчки:

Теперь, если в любом редакторе открыть файл model.lst (он по умолчанию располагается в одном каталоге с программой KEDRWIN), то окажется, что он имеет текстовый формат, а записанные в него данные будут выглядеть так:

Можно видеть, что оператор WRITE выполняется так же, как оператор PRINT, только для вывода в файл.

Оператор WRITE используется и для дозаписи в файл, если тот был открыт для такого вывода. Новые строки добавятся в конец существующего файла.

Чтобы считать в программу Модели данные, которые были ранее записаны в файл с помощью оператора WRITE (или набраны с учетом необходимого формата вручную), используется оператор

Типы переменных должны соответствовать типу хранимых в файле данных. То есть строку, заключенную в кавычки, нельзя вводить в переменную числового типа. Правда, интерпретатор пытается самостоятельно подобрать соответствие между переменными в списке и вводимой информацией, но получается это у него не всегда хорошо, поэтому лучше полагаться только на свои силы и тщательно продумывать структуру своих данных, а также следить за правильностью ввода.

Чтобы считать данные, записанные в предыдущем примере в файл model.lst, можно использовать следующий текст:

Обратите внимание на соответствие типов переменных хранимым в файле model.lst данным. Обратите, так же внимание и на то, что при выводе расширение имени бралось по умолчанию, а при чтении оно должно быть указано явно.

Оператор INPUT вызывался строго для каждой строки файла model.lst. Если в операторе INPUT будут указаны лишние переменные, то они останутся неопределёнными. Если будет не доставать переменных, то остаток строки не будет обработан.

Зарезервированные имена – это имена операторов, операндов и встроенных функций, которые не допустимо использовать в качестве имён переменных Модели:
